什么是全自動插件機？

全自動插件機是一種全自動運轉的能夠?qū)⒂幸_或者是排針的電子元器件，準確的插入電路板導電通孔內的設備。

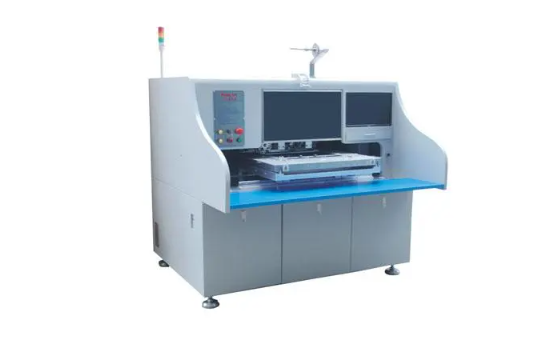

全自動插件機

插件式電路板生產線有哪些設備？

一般全自動插件機也屬于在線式設備，能夠與其他設備通過導軌鏈接，將插件式PCB板生產進行流水化生產。插件式電路板生產，是一種DIP封裝形式，這種封裝方式比較古老。插件式電路板生產線一般的設備有：

⑴、上板機：負責將空PCB板上傳到導軌上。

⑵、全自動插件機：負責將電子元器件插入PCB板上。

⑶、波峰焊：負責焊接好PCB板上的各種電子元器件。

⑷、AOI檢測儀：可以檢測類型DIP是否存在缺件、多件、破損、反向、偏移、歪斜、錯件、XY偏移等缺陷。

⑸、收板機：負責將制作好的PCBA板收集起來。

備注：插件式電路板生產線，不像SMT生產線一樣具有高度的自動化、智能化，通常在其生產過程中有人工參與。

全自動插件機有哪些特點？

①、高速。現在的全自動插件機也和全自動貼片機一樣，具有高速插件的能力。

②、準確。不論是貼片機還是插件機，都會采用平臺式機械結構、CCD相機及軟件配套檢測，使得插件更準確。

③、供料方式多。設備可以配備多個高精度插件頭，有不同異型電子元器件供料方式。

④、穩定。全自動插件機的工作性能穩定。

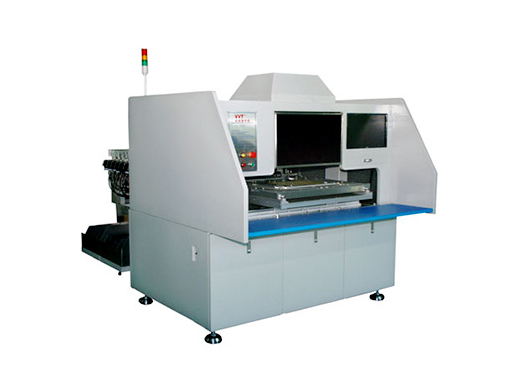

異型插件機

異型插件機適用元器件有哪些？

異型插件機可用于連接器、開關、按鈕、變壓器、端口、插座、插件電容、插件電阻、集成芯片等電子元器件的插件。

目前來說電容、電阻、電感等電子元器件都做成片狀了、而且變得更小了，使用SMT貼片機能夠快速貼裝。但是對于一些異型電子元器件，例如電源模塊、功能性的開關、連接器，有的仍需要使用全自動插件機，因此一些插件機慢慢的也被叫成異型插件機。
